Le branchement des BAES en milieu industriel ne se résume pas à un raccordement phase-neutre sur un circuit dédié. Dès que l’environnement combine poussières combustibles, vapeurs corrosives, température élevée ou circulation d’engins lourds, chaque choix de matériel et de cheminement de câble modifie la conformité réelle de l’installation. Comparer les exigences d’un atelier classique à celles d’un site à risques permet de mesurer l’écart entre la théorie normative et la réalité du terrain.
BAES industriel et indice de protection : tableau comparatif selon le type de zone
Le paramètre qui distingue un BAES standard d’un BAES adapté au milieu industriel, c’est son indice de protection IP. En environnement tertiaire (bureaux, commerces), un IP42 ou IP43 suffit. Sur un site pétrochimique, un atelier agroalimentaire à atmosphère humide ou un entrepôt exposé à des poussières combustibles, les prescripteurs orientent vers des blocs en IP65 ou supérieur.
A découvrir également : L’essentiel de l’installation d’un monte-escalier
| Type de zone industrielle | Contrainte dominante | IP minimum recommandé | Corps / matériaux |
|---|---|---|---|
| Atelier mécanique standard | Poussière, chocs modérés | IP55 | Polycarbonate renforcé |
| Agroalimentaire (salle de lavage) | Eau sous pression, détergents | IP65 | Inox ou polycarbonate, borniers étanches |
| Chimie, pétrochimie | Vapeurs corrosives, température élevée | IP65 à IP67 | Inox 316L, joints silicone haute température |
| Zones ATEX (poussières combustibles) | Risque d’explosion | IP65 + certification ATEX | Enveloppe antidéflagrante certifiée |
| Entrepôt logistique grande hauteur | Hauteur, chocs d’engins | IP55, IK10 | Bloc à phares, fixation renforcée |

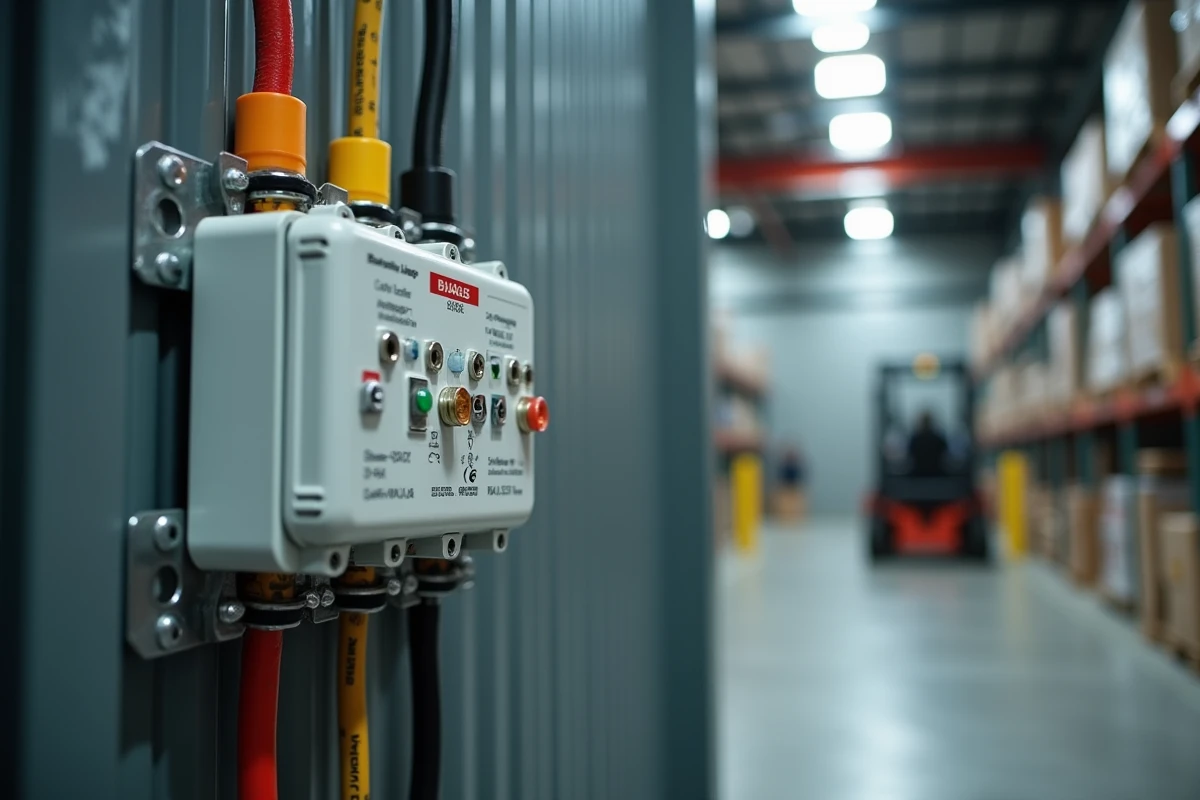

L’écart de protection entre un bloc IP43 et un bloc IP65 ne se limite pas à l’étanchéité de l’enveloppe. Les borniers de raccordement, les presse-étoupes et les connectiques de télécommande doivent eux aussi garantir le même niveau d’étanchéité, sous peine de créer un point d’entrée pour l’humidité ou les agents corrosifs.
A lire aussi : Tapis en pierre de diatomite pour enfants : sécurité, confort et entretien
Cheminement des câbles d’éclairage de sécurité en site industriel
Les audits de sécurité incendie en milieu industriel révèlent une part significative de non-conformités liées au cheminement des câbles. Le problème récurrent : des câbles BAES noyés dans des chemins de câbles multiconducteurs, sans repérage ni protection mécanique adaptée.
La norme impose des canalisations repérées et, dans certains cas, des câbles résistants au feu (CR1). Sur le papier, la règle est claire. Sur un site où circulent des chariots élévateurs, où les chemins de câbles traversent des zones de production et où les modifications d’implantation sont fréquentes, la mise en œuvre se complique.
Erreurs fréquentes relevées en audit terrain
- Câbles d’éclairage de sécurité mêlés aux câbles de puissance dans un même chemin de câbles, sans séparation physique ni repérage par couleur ou étiquetage
- Absence de protection mécanique (goulotte, tube IRL ou acier) dans les zones de passage d’engins, exposant le câble aux chocs et à l’arrachement
- Câbles CR1 remplacés par des câbles standards lors d’interventions de maintenance, par méconnaissance ou par contrainte de disponibilité du matériel sur site
La solution la plus fiable reste un cheminement dédié, physiquement séparé des autres circuits, avec un repérage visible (gaine rouge ou étiquettes normalisées). Cette approche augmente le coût d’installation, mais elle élimine le risque de non-conformité lors des contrôles périodiques.
Raccordement BAES et intégration au SSI en environnement automatisé
Dans les usines et ateliers à forte automatisation, le branchement du BAES ne se limite plus à une alimentation et une télécommande de mise au repos. Les exploitants demandent une intégration fonctionnelle des BAES au système de sécurité incendie (SSI) et à la supervision industrielle (GTB, GTC ou SCADA).
Cette intégration permet de remonter plusieurs informations sans intervention humaine sur chaque bloc :
- État de fonctionnement (mode veille, mode secours, défaut)
- Défaut batterie ou fin de vie de la source autonome
- Résultat des tests automatiques périodiques
- Mise au repos centralisée lors des périodes d’inoccupation
L’intérêt est direct : sur un site de plusieurs dizaines de milliers de mètres carrés, les tournées manuelles de test bloc par bloc mobilisent un temps de maintenance considérable. Une centrale adressable BAES reliée au SSI réduit ce temps et fiabilise le suivi réglementaire.
Tension d’alimentation et compatibilité réseau industriel
La plupart des BAES fonctionnent sur une alimentation standard en basse tension. En revanche, sur certains sites industriels alimentés en moyenne tension avec des postes de transformation internes, la qualité de la tension d’alimentation peut varier (micro-coupures, harmoniques liées aux variateurs de fréquence). Ces perturbations peuvent provoquer des passages intempestifs en mode secours ou accélérer la dégradation des batteries.
Un filtre ou un onduleur dédié au circuit d’éclairage de sécurité permet de stabiliser l’alimentation. Ce type de protection reste peu documenté dans les guides généralistes, mais les retours de maintenance sur les sites à forte charge électronique le confirment comme une précaution utile.
Maintenance BAES en milieu industriel : contraintes spécifiques
La maintenance d’un BAES en environnement industriel ne suit pas le même rythme qu’en tertiaire. Les conditions d’exploitation accélèrent le vieillissement : température ambiante élevée, projections de liquides, vibrations mécaniques permanentes. La durée de vie des batteries NiCd ou NiMH diminue sensiblement quand la température de fonctionnement dépasse les seuils prévus par le fabricant.
Les plans de maintenance doivent intégrer des inspections visuelles plus fréquentes, un contrôle de l’étanchéité des borniers et un test d’autonomie réel (pas seulement le voyant de charge). Sur les sites classés ICPE ou soumis à des audits réguliers, la traçabilité de ces opérations dans un registre de sécurité incendie devient un point de contrôle systématique.
Le choix du matériel BAES adapté au terrain conditionne la fréquence et le coût de la maintenance. Un bloc sous-dimensionné en protection (IP trop bas, IK insuffisant) génère des remplacements anticipés et des non-conformités en cascade. Adapter le branchement et le matériel dès la conception de l’installation reste le levier le plus efficace pour réduire les interventions correctives sur la durée de vie du site.
