Le remplacement d’une prise TV murale ancienne pose des questions que les tutoriels habituels évacuent : compatibilité du connecteur avec le réseau coaxial existant, conformité du circuit basse tension à la norme NF C 15-100, et gestion de la blindage du câble. Nous détaillons ici les points techniques à vérifier avant et pendant l’intervention.
Diagnostic du câble coaxial avant de toucher à la prise TV murale
Démonter une prise sans avoir identifié le type de câble en place, c’est risquer un raccordement inadapté. Les logements anciens utilisent souvent du câble coaxial de faible qualité, parfois non blindé, avec un diamètre qui ne correspond pas aux connecteurs des prises actuelles.
A découvrir également : Pourquoi engager un spécialiste en vitrerie : les 5 raisons essentielles ?
Le câble standard pour la réception TNT et satellite est le 17 VATC ou 17/19 VATC, doté d’une double blindage (tresse cuivre et feuillard aluminium). Si vous trouvez un câble fin, rigide, avec une simple tresse lâche, la prise neuve ne corrigera pas les problèmes de signal. Le câble lui-même doit être remplacé, ou au minimum testé avec un mesureur de champ.
Vérifiez aussi le cheminement : un câble coaxial coudé à angle droit dans une gaine trop étroite perd en atténuation. Nous recommandons de tirer légèrement sur le câble depuis la boîte d’encastrement pour évaluer la marge disponible et repérer d’éventuels points de pincement.
A lire aussi : Tailles VELUX et règles de sécurité : quelles dimensions respecter en cas de sortie de toit ?
Couper le bon circuit : sécurité électrique et prise antenne
Une prise TV ne véhicule pas de courant secteur. Alors pourquoi couper l’alimentation ? Parce que dans beaucoup d’installations anciennes, la boîte d’encastrement de la prise antenne jouxte un circuit électrique, voire partage le même boîtier qu’une prise de courant.
Coupez systématiquement le disjoncteur général avant d’intervenir. Un tournevis testeur ne suffit pas à garantir l’absence de tension sur des câbles mal repérés. La norme NF C 15-100, dans son édition mise à jour en 2024, renforce les exigences de repérage des circuits, y compris pour les points de branchement TV.
Si votre tableau électrique ne dispose pas d’une protection différentielle 30 mA sur le circuit concerné, profitez du remplacement de la prise pour signaler cette non-conformité. Elle ne bloque pas l’intervention sur la prise TV, mais elle indique un défaut de sécurité global à traiter.

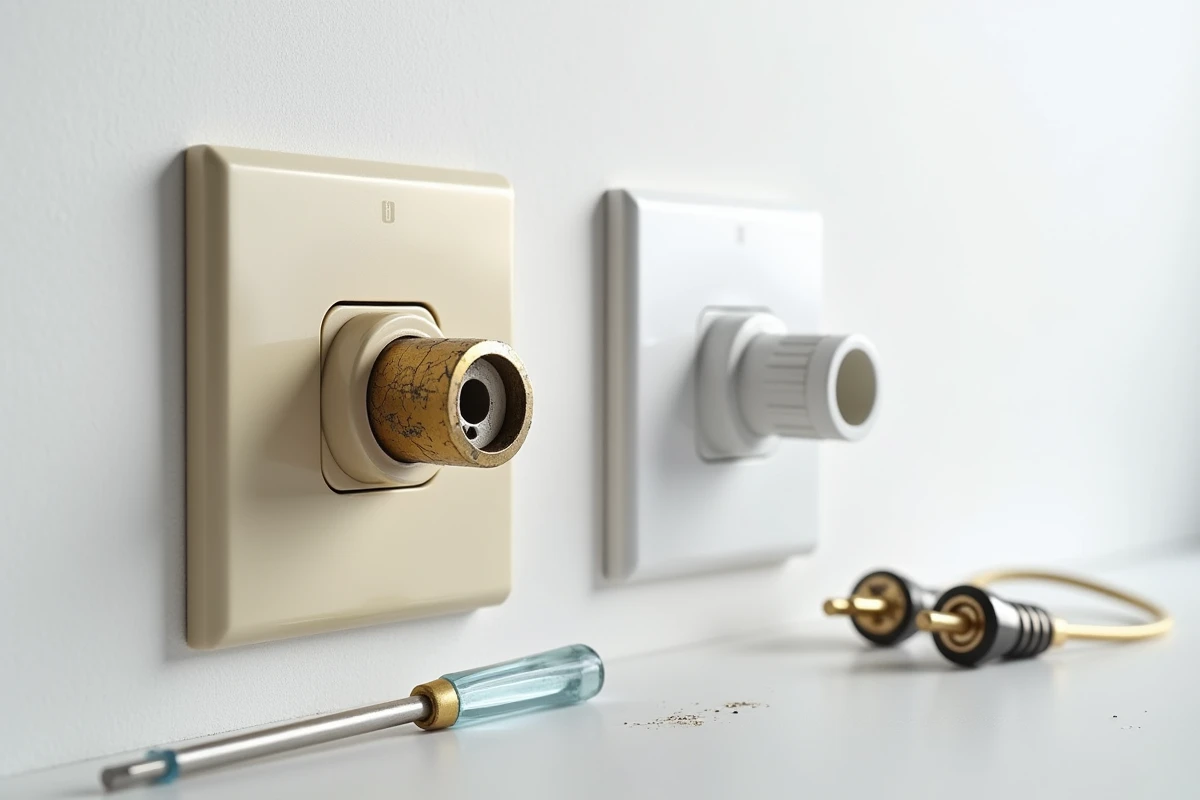

Connecteur mâle ou femelle : choisir la bonne prise TV de remplacement
C’est le point que les articles grand public survolent, et c’est pourtant la première source d’erreur. Les prises TV murales existent en deux versions :
- Prise mâle (broche centrale saillante) : c’est le standard en France pour les installations individuelles. Le câble TV côté téléviseur se termine par un connecteur femelle qui s’emboîte dessus.
- Prise femelle (orifice central) : utilisée dans les installations collectives avec répartiteur d’immeuble, notamment quand le câble descendant est équipé d’un connecteur mâle en sortie de répartiteur.
- Prise type « F » à visser : de plus en plus courante pour les installations satellite et certains réseaux câblés. Le câble coaxial se connecte directement par un connecteur F vissé.
Avant d’acheter, démontez l’ancienne prise et identifiez le type de raccordement. Si vous passez d’une prise à vis ancienne à une prise à connexion rapide, vérifiez que le diamètre du câble coaxial en place (souvent du 6,8 mm pour le 17 VATC) est compatible avec le système de serrage de la nouvelle prise.
Remplacement de la prise antenne murale : la séquence technique
Préparation du câble coaxial
Dénudez le câble sur environ 15 mm. Repliez la tresse de blindage vers l’arrière, sur la gaine extérieure. Retirez le feuillard aluminium pour dégager le diélectrique blanc, puis dénudez l’âme centrale sur 5 à 7 mm.
Un câble mal préparé provoque un faux contact ou un court-circuit entre l’âme et la tresse. Résultat : perte de signal, image pixelisée ou absence totale de réception TNT. Utilisez une pince à dénuder adaptée au coaxial, pas un cutter qui risque d’entailler la tresse.
Raccordement sur le mécanisme
Insérez l’âme centrale dans le logement prévu sur le mécanisme de la prise. Selon le modèle, la fixation se fait par vis de serrage ou par clip auto-dénudant. La tresse de blindage doit être en contact franc avec la masse du mécanisme, sinon vous perdez l’effet de blindage et le signal captera des parasites.
Fixez le mécanisme dans la boîte d’encastrement avec les vis de fixation. Si la boîte est une ancienne boîte métallique scellée (courante dans les immeubles d’avant les années 80), vérifiez que la profondeur est suffisante. Les mécanismes actuels demandent généralement une profondeur minimale de 40 mm.
Pose de la plaque de finition et test
Clipsez la plaque de finition sur le support. Rétablissez le courant au tableau, puis branchez votre téléviseur avec un câble coaxial en bon état. Lancez une recherche automatique des chaînes pour valider la réception du signal TNT.
Si l’image reste instable, le problème ne vient probablement pas de la prise mais du câble en amont, du répartiteur d’immeuble, ou de l’antenne elle-même.
Faut-il un électricien ou une attestation CONSUEL pour ce type d’intervention ?
Le remplacement d’une prise TV existante, sans modification du câblage ni du tableau électrique, ne nécessite pas de passage du CONSUEL. Les attestations de conformité sont réservées aux installations neuves ou aux rénovations totales impliquant une coupure réseau par Enedis et un nouveau câblage.
En revanche, si vous faites appel à un électricien dans un logement achevé depuis plus de deux ans, les travaux de remplacement d’une prise bénéficient d’un taux de TVA réduit. C’est un avantage à considérer si l’intervention s’inscrit dans une remise aux normes plus large (ajout d’un différentiel 30 mA, remplacement du tableau, mise en conformité du réseau de communication).
Un remplacement de prise TV murale bien exécuté prend moins d’une demi-heure. La difficulté réelle n’est pas le geste, mais le diagnostic préalable : identifier le câble, choisir le bon connecteur, et repérer les non-conformités électriques à proximité. Traitez ces trois points avant de dévisser quoi que ce soit.
